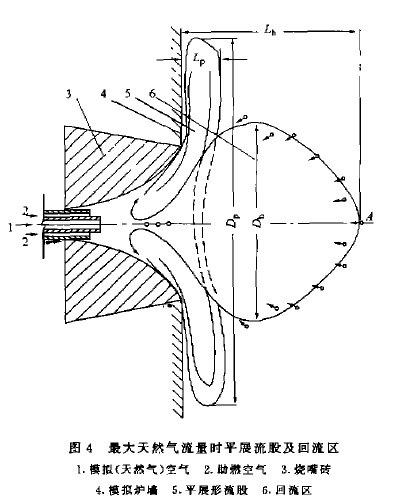

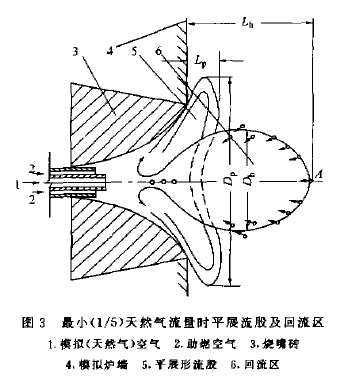

圖3是I／5(額定值)天然氣流量時平展形流股及回流區試驗結果。而圖4是最大(額定值)天然氣流量時平展形流股及回流區試驗結果。

在圖3和圖4上，Dp表示平焰的直徑(圓盤直徑)， 表示平焰厚度。Lh表示回流區自燒嘴磚外表面到回流區前滯點A距離．即回流區的最大長度，Dp表示回流區的最大直徑。

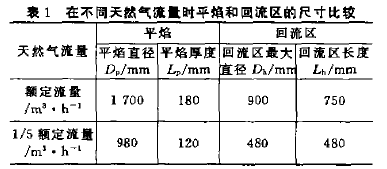

表1是在不同天然氣流量時平焰尺寸和回流區尺寸的比較。
