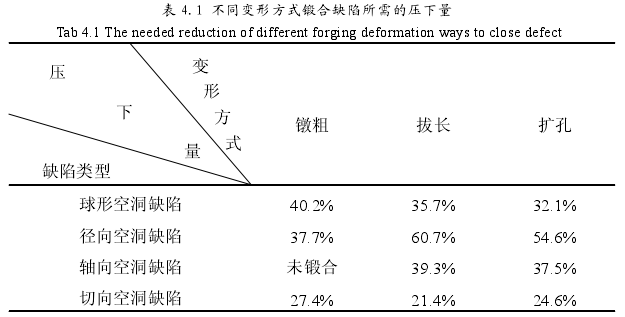

空心鋼錠開(kāi)坯鍛造的目的是打碎粗晶、鍛合缺陷、壓實(shí)心部、減小夾雜影響。從表4. 1可以看出墩粗、拔長(zhǎng)和擴(kuò)孔鍛合四種不同方向的空洞缺陷所需的壓下量，從圖4.2,  4.5,  4.6,  4.8不難看出，當(dāng)墩粗壓下量過(guò)大時(shí)，內(nèi)孔壁會(huì)產(chǎn)生鼓形，造成內(nèi)孔直徑減少，考慮到墩粗后與后續(xù)芯軸拔長(zhǎng)和馬杠擴(kuò)孔工藝的銜接，我們即不希望空心鋼錠內(nèi)壁產(chǎn)生折疊也不希望內(nèi)壁出現(xiàn)鼓形，因此考慮到實(shí)際的鍛造工藝允許的墩粗壓下量，我們可以得出，在一定壓下量的墩粗下，墩粗不能鍛合軸向空洞缺陷，而且軸向缺陷有增大趨勢(shì);拔長(zhǎng)和擴(kuò)孔達(dá)到一定變形量時(shí)可以鍛合各個(gè)方向的缺陷。從各工藝銜接的合理性和對(duì)缺陷鍛合能力方面考慮，空心鋼錠開(kāi)坯鍛造工藝可不選用墩粗，直接進(jìn)行拔長(zhǎng)或擴(kuò)孔。
