根據(jù)鍛件圖繪出計算毛坯截面圖和計算毛坯直徑圖。計算毛坯的形狀說明了沿鍛件長度上金屬的分配情況，模鍛前合理的毛坯形狀，應該是接近于計算毛坯的形狀，因此輥鍛毛坯的設計也同樣該以計算毛坯的尺寸和形狀為基礎。

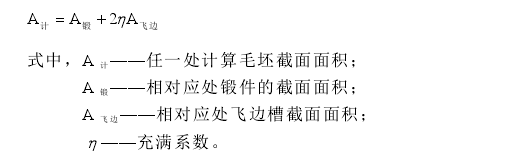

    (1)毛坯的各截面面積與計算截面圖按公式(3-1)計算：

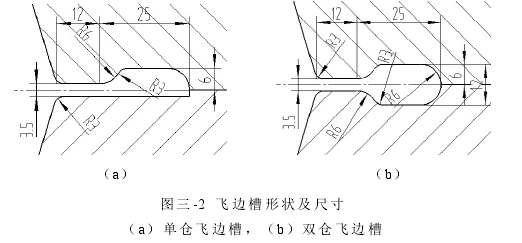

    在連桿終鍛成形中飛邊的形式如圖3-2 (a)所示。由于連桿桿部與頭部的面積變化很大，為容納多余金屬，局部采用雙倉形式的飛邊槽，如圖3-2 (b)所示。依據(jù)終鍛時采用的摩擦壓力機噸位，參照文獻確定飛邊槽尺寸，如圖3-2所示。

    刃的取值與鍛件的復雜程度有關，形狀簡單的鍛件取0.3~0.5，形狀復雜的鍛件取 0.5~0.8。連桿鍛件形狀較為復雜，所以本文中充滿系數(shù)值選取為 0.6。
